La guía completa para la fabricación de prototipos de chapa metálica: acelerando el desarrollo de tu producto.

Introducción: La puerta de entrada a la innovación en hardware

Imagínese tener en sus manos por primera vez el concepto de su producto revolucionario: sentir su peso, probar sus mecanismos, presentarlo a inversores o someterlo a condiciones reales. Este momento transformador, donde los diseños digitales se convierten en realidad física, es posible gracias a la fabricación de prototipos de chapa metálica. En el vertiginoso panorama actual del desarrollo de hardware, la capacidad de producir prototipos funcionales de forma rápida y precisa no es solo una ventaja, sino una necesidad para sobrevivir y alcanzar el éxito.

Prototipos de chapa Constituye el puente fundamental entre el diseño conceptual y la producción en masa, permitiendo a los innovadores de diversos sectores —desde startups aeroespaciales hasta desarrolladores de dispositivos médicos— validar, refinar y perfeccionar sus diseños antes de invertir en costosos utillajes de producción. Esta guía integral explora todos los aspectos de la fabricación de prototipos de chapa metálica, proporcionando el conocimiento necesario para afrontar con éxito esta fase esencial del desarrollo de productos.

Capítulo 1: Comprensión del prototipado de chapa metálica

¿Qué es la fabricación de prototipos de chapa metálica?

La fabricación de prototipos de chapa metálica se refiere al proceso especializado de crear piezas y conjuntos de chapa metálica funcionales y dimensionalmente precisos en volúmenes reducidos para la validación del diseño, las pruebas y la evaluación del mercado. A diferencia de los métodos de producción en masa, que dependen de herramientas específicas y optimización de alto volumen, la fabricación de prototipos prioriza la velocidad, la flexibilidad y la precisión para la producción en lotes pequeños.

Características principales de la fabricación de prototipos:

• Enfoque de bajo volumenNormalmente de 1 a 100 piezas
• Respuesta rápidaDías o semanas en lugar de meses.
• Flexibilidad de diseñoFácil adaptación a los cambios de diseño.
• Herramientas rentablesInversión mínima o nula en herramientas especializadas.
• Alta precisión: Cumplir con tolerancias estrictas para fines de validación.

El papel fundamental de los prototipos en el desarrollo de productos

Mitigación de riesgos mediante validación física
Las investigaciones indican que los productos validados con prototipos funcionales experimentan un 67 % menos de problemas relacionados con el diseño durante la producción y tasas de aceptación en el mercado un 82 % mayores. La creación de prototipos permite:

• Identificación y resolución de fallos de diseño antes de la inversión en herramientas.
• Verificación de la viabilidad de fabricación y de los procesos de ensamblaje.
• Validación de la selección de materiales y las características de rendimiento.
• Demostración de la funcionalidad del producto a las partes interesadas e inversores.

El imperativo del ahorro de costes
Si bien la fabricación de prototipos representa una inversión, esta palidece en comparación con los costos potenciales de:

• Modificaciones en las herramientas de producción (normalmente entre 5 y 15 veces más caras que los cambios en los prototipos)
• Retrasos en la producción y oportunidades de mercado perdidas
• Retirada de productos del mercado debido a fallos de diseño no detectados.
• Pérdida de ventaja competitiva debido a la entrada tardía en el mercado.

Capítulo 2: Métodos y tecnologías de fabricación de prototipos

Corte láser para prototipos

Descripción de la tecnología:
El corte por láser utiliza haces láser focalizados para fundir, quemar o vaporizar materiales con una precisión excepcional. Los modernos sistemas láser de fibra ofrecen una velocidad y calidad superiores para aplicaciones de prototipado.

Ventajas específicas del prototipo:

• Costos de herramientas ceroNo se requieren herramientas físicas.
• Flexibilidad extrema: Cambios de diseño rápidos sin necesidad de modificar las herramientas.
• Excelente precisión: Tolerancias tan ajustadas como ±0.004″ (0.1 mm)
• Geometrías complejasSe pueden lograr fácilmente formas intrincadas y detalles finos.
• Versatilidad en MaterialCorta diversos metales, incluyendo acero inoxidable, aluminio y cobre.

Aplicaciones típicas:

• Patrones y perfiles planos complejos
• Rejillas de ventilación y elementos decorativos
• Componentes estructurales con intrincados recortes.
• Soportes y placas de montaje
• Paneles y cubiertas de cerramiento

Especificaciones técnicas:

• Espesor máximoHasta 1″ (25 mm) para algunos materiales
• La precisión de posicionamiento: ±0.001″ (0.025 mm)
• Tamaño mínimo de funciónAncho de corte: 0.004″ (0.1 mm)
• Calidad de bordeExcelente con mínima zona afectada por el calor.

Punzonado CNC para la producción de prototipos

Descripción de la tecnología:
El punzonado CNC utiliza prensas de torreta programables para crear agujeros, formas y figuras en chapa metálica mediante fuerza mecánica.

¿Cuándo elegir el punzonado para prototipos?

• Características estandar: Cuando las piezas incluyen tamaños y formas de orificios comunes
• Operaciones de formación: Para celosías, avellanados y detalles en relieve
• Necesidades de volumen medio: 10-50 piezas donde los tiempos de configuración del láser se vuelven ineficientes
• Reducción de costes: Cuando se pueden utilizar herramientas estándar de manera eficaz

Ventajas para la creación de prototipos:

• Conformado integrado: Crea características formadas en la misma operación
• Acceso a la biblioteca de herramientasAmplia disponibilidad de herramientas estándar
• Buena calidad de bordeBordes limpios con mínima rebaba
• Velocidad razonableMás rápido que el láser para ciertos patrones.

Limitaciones:

• Restricciones de herramientas: Limitado por los tamaños y formas de las herramientas disponibles.
• Requisitos de instalación: Configuración de herramientas necesaria para cada trabajo
• Restricciones geométricasMenos flexible para contornos complejos que el láser.

Prensa plegadora CNC

Descripción de la tecnología:
Las modernas prensas plegadoras CNC utilizan topes traseros y posicionamiento del pistón controlados por ordenador para conseguir dobleces precisos en componentes de chapa metálica.

Capacidades específicas del prototipo:

• Configuración rápidaConfiguración de la herramienta digital y carga del programa
• Alta PrecisiónSe pueden lograr tolerancias angulares de ±0.5°.
• Herramientas flexiblesAjustable para diversos materiales y grosores.
• Flexión complejaMúltiples curvas en configuraciones individuales

Consideraciones críticas para la flexión de prototipos:

• Recuperación elástica del materialCálculos de compensación para diferentes materiales
• Optimización de la secuencia de curvatura: Planificación para la accesibilidad y la precisión
• Selección de herramienta: Adaptar las herramientas a los requisitos de material y radio.
• Desafíos específicos del prototipoLos lotes pequeños requieren especial atención a la consistencia.

Funcionalidades avanzadas para prototipos:

• 3D Doblar: Curvas complejas en múltiples planos
• Cambio automático de herramienta: Para requisitos de prototipos variados
• Medición de ángulo láser: Verificación de ángulo en tiempo real
• Evitación de colisiones: Protección de software para piezas complejas

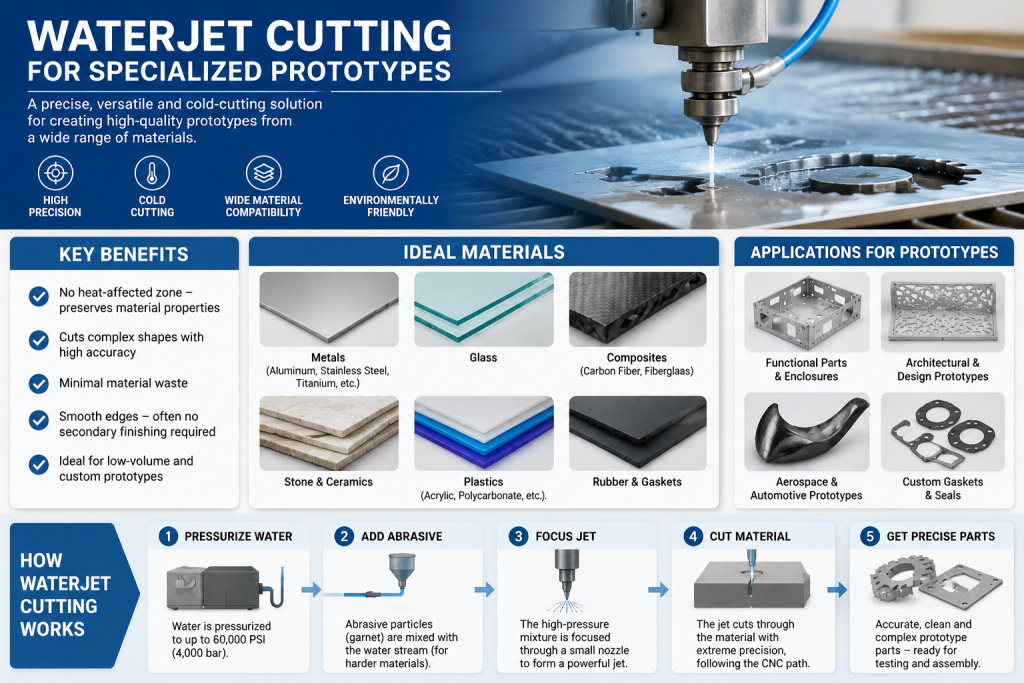

Corte por chorro de agua para prototipos especializados

Descripción de la tecnología:
El corte por chorro de agua utiliza agua a alta presión mezclada con partículas abrasivas para cortar materiales sin aporte de calor.

Aplicaciones prototipo:

• Materiales sensibles al calorDonde debe evitarse la distorsión térmica
• Materiales Gruesos: Capacidad de hasta 6″ (150 mm) de espesor
• Materiales compuestosCorte de materiales mixtos
• Componentes delicados: Donde la fuerza de sujeción es un factor importante

Ventajas:

• Sin zona afectada por el calor: Fundamental para ciertos materiales y aplicaciones.
• Versatilidad en MaterialCorta metales, materiales compuestos, vidrio y piedra.
• Beneficios AmbientalesNo emite humos tóxicos ni distorsión térmica.
• Capacidad de precisión: Buena precisión para la mayoría de las necesidades de prototipado.

Integración de fabricación aditiva

Enfoques híbridos:
Cada vez más, la creación de prototipos de chapa metálica incorpora la impresión 3D para:

• Soportes y fijaciones complejos: Donde el uso de chapa metálica no es práctico
• Plantillas y accesorios de montajeHerramientas personalizadas para el montaje de prototipos
• Componentes no estructuralesElementos decorativos o que no generen estrés.
• Iteración rápida: Cambios de diseño rápidos sin necesidad de fabricación de metal.

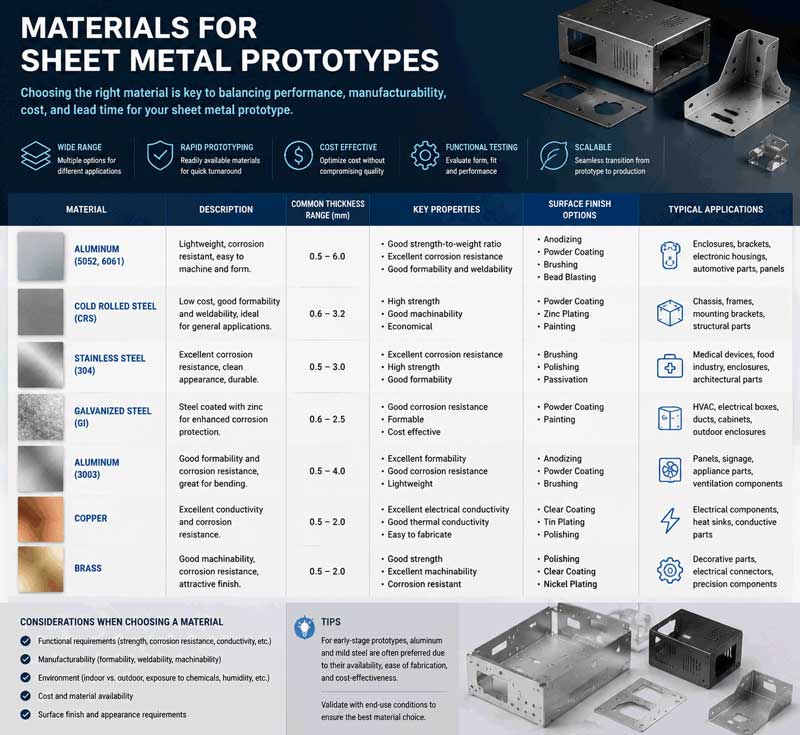

Capítulo 3: Materiales para prototipos de chapa metálica

Materiales de uso común

Aleaciones de aluminio:

• 5052-H32Excelente resistencia a la corrosión, buena conformabilidad.
• 6061-T6: Alta relación resistencia-peso, buena maquinabilidad
• 3003: Conformabilidad superior, buena soldabilidad
• Consideraciones sobre el prototipo: Menores fuerzas de corte, forma más fácil que el acero

Aceros inoxidables:

• 304: El más común, buena resistencia a la corrosión y conformabilidad.
• 316Resistencia superior a la corrosión, aplicaciones marinas y químicas.
• 430Magnético, buena conformabilidad, menor costo.
• 17-4PH: Endurecimiento por precipitación, alta resistencia después del tratamiento térmico

Aceros laminados en frío:

• 1018Uso general, buena soldabilidad y maquinabilidad.
• Calificaciones CRSDisponibles en varios templetes y acabados superficiales.
• Ventajas del prototipo: Bajo costo, fácilmente disponible, fácil de usar

Cobre y Latón:

• Cobre C110Excelente conductividad eléctrica y térmica.
• Latón 260: Buena resistencia a la corrosión, aspecto decorativo
• Aplicaciones EspecialesComponentes eléctricos, elementos decorativos, intercambiadores de calor

Materiales especiales:

• Aceros para muelles: Para clips y elementos de sujeción
• Materiales prechapadosOpciones galvanizadas y galvannealed
• Aleaciones de alta resistencia: Para aplicaciones exigentes
• Aleaciones exóticasTitanio, Inconel para prototipos especializados

Directrices para la selección de materiales para prototipos

Selección basada en el rendimiento:

• Requisitos de fuerzaSe necesitan la resistencia a la tracción y el límite elástico.
• Resistencia a la Corrosión: Consideraciones sobre la exposición ambiental
• Restricciones de peso: Densidad y relación resistencia-peso
• Propiedades termalesConductividad y coeficientes de expansión

Consideraciones de fabricación:

• Conformabilidad: Radios de curvatura mínimos y características de elongación
• soldabilidad: Compatibilidad con los métodos de unión planificados
• Acabado de la superficieRequisitos de apariencia y posprocesamiento
• DisponibilidadPlazos de entrega y cantidades mínimas de pedido

Estrategias de optimización de costos:

• Calibres estándar: Utilizando espesores fácilmente disponibles
• Aleaciones comunesEvitar materiales exóticos siempre que sea posible.
• Optimización de tamaño: Minimizar el desperdicio mediante el anidamiento
• Materiales alternativosConsiderar sustitutos con propiedades similares

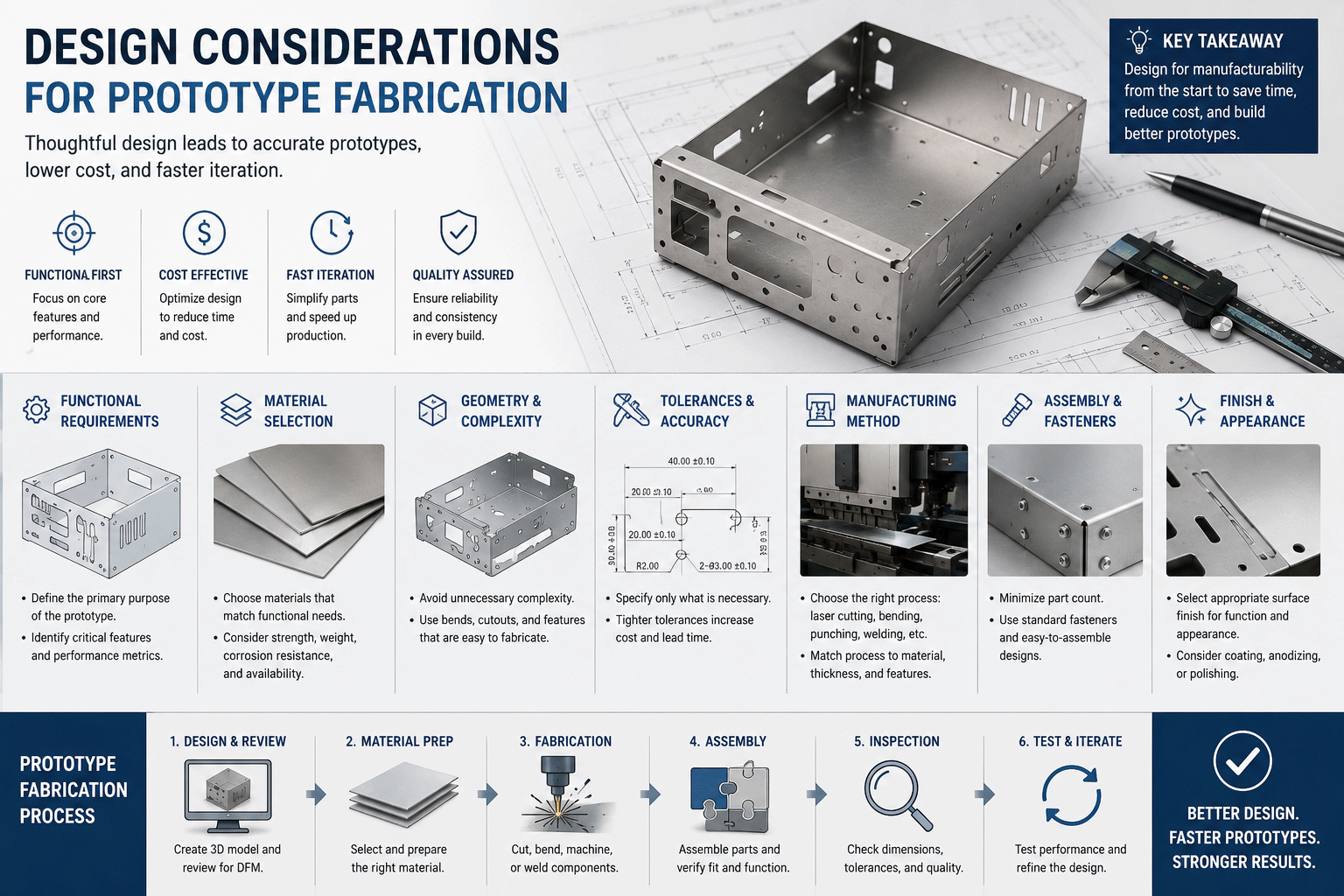

Capítulo 4: Consideraciones de diseño para la fabricación de prototipos

Principios de diseño para la fabricación (DFM)

Directrices clave de DFM:

1. Estandarizar funciones

• Utilice tamaños de orificios y radios de curvatura comunes.
• Estandarizar los espesores de los materiales siempre que sea posible.
• Diseñar teniendo en cuenta las herramientas y capacidades disponibles.

2. Optimización para procesos de prototipado

• Diseño para corte láser cuando se prevén cambios rápidos.
• Considere la posibilidad de perforar para características estándar en volúmenes moderados.
• Planificar la accesibilidad y la secuencia de la prensa plegadora.
  3. Minimizar la complejidad
• Reduzca el número de piezas únicas
• Simplificar los requisitos de montaje
• Estandarizar los sujetadores y herrajes.

Elementos críticos de diseño:

Consideraciones de diseño de curvas

• Radio de curva mínimo: Normalmente 1x el espesor del material para el acero, 1.5x para el aluminio.
• Bend Alivio: Cortes de alivio adecuados para evitar desgarros
• Longitud de la brida: Mínimo de 4 veces el espesor del material más el radio de curvatura
• Dirección de granoConsideraciones para materiales anisotrópicos

Diseño de agujeros y recortes

• Tamaño mínimo del agujero: Diámetro igual al espesor del material (mínimo práctico 0.040″)
• Distancia del borde: Mínimo 2 veces el espesor del material desde el orificio hasta el borde
• Dimensiones de la ranura: Ancho igual al espesor del material
• Eficiencia de anidamientoDiseño para una utilización óptima de los materiales.

Diseño de características formadas

• Persianas y nervadurasEspacio libre adecuado para las herramientas
• Avellanados y relievesTamaños y profundidades estándar
• Diseño de dobladillos y costuras: Asignaciones y autorizaciones adecuadas
• Características especiales: Considere la viabilidad de fabricación desde el principio

Directrices sobre tolerancias y especificaciones

Tolerancias del prototipo estándar:

• Dimensiones lineares: ±0.010″ (0.25 mm) para la mayoría de las características
• Ubicaciones de agujeros: ±0.005″ (0.13 mm) para aplicaciones de precisión
• Ángulos de curvatura: ±1° para curvas estándar
• Planitud: 0.010″ por pulgada (0.25 mm por 25 mm)

Especificaciones de las características críticas:

• Requisitos de acabado superficialEspecifique si es crítico
• Control de rebabasDirección y rebaba máxima permitida
• Condiciones de bordeRequisitos y métodos de desbarbado
• Superficies cosméticas: Áreas que requieren manejo especial

Capítulo 5: El proceso de fabricación del prototipo

Flujo de trabajo paso a paso

Fase 1: Revisión y preparación del diseño

1. Evaluación del diseño inicial

• Revisión de modelos y dibujos CAD
• Análisis y recomendaciones de DFM
• Guía de selección de materiales
• Optimización de la selección de procesos

2. Documentación técnica

• Creación de planos de fabricación
• Desarrollo de instrucciones de fabricación
• Documentación de requisitos de calidad
• Especificaciones de proceso especiales

Fase 2: Programación y configuración

1. Programación CAD/CAM

• Optimización del anidamiento para la eficiencia del material
• Generación y optimización de trayectorias de herramientas
• Generación y verificación de código máquina
• Simulación y comprobación de colisiones
  2. Configuración de la máquina
• Selección y preparación de materiales.
• Instalación y calibración de herramientas
• Carga y verificación del programa
• Procedimientos de configuración del primer artículo

Fase 3: Operaciones de fabricación

1. Operaciones de corte

• Ejecución de corte o perforación láser
• Verificación de calidad durante el corte
• Manipulación y gestión de materiales
• Control y gestión de desechos

       2. Operaciones de conformado

• Configuración y programación de la prensa plegadora
• Ejecución de la secuencia de flexión
• Inspección y ajuste en proceso
• Operaciones de conformado secundario

Fase 4: Operaciones secundarias

1. Desbarbado y tratamiento de bordes
2. Desbarbado manual o automatizado
3. Bordes quebrados y alisados
4. Preparación de la superficie para el acabado
5. Verificación de calidad

2. Unión y montaje

• Preparación y ejecución de la soldadura
• Instalación de sujetadores
• Unión adhesiva cuando sea necesario
• Creación de subconjuntos

3. Acabado de superficies

• Limpieza y preparación
• Pintura o recubrimiento en polvo
• Recubrimiento o anodizado
• Recubrimientos y tratamientos especiales

Fase 5: Garantía de calidad y entrega

1. Inspección y prueba

• Verificación dimensional
• Prueba funcional
• Certificación de material
• Finalización de la documentación
  2. Embalaje y envío
• Diseño de embalaje protector
• Inclusión de la documentación
• Preparación de envío
• Coordinación de seguimiento y entrega

Capítulo 6: Control de calidad para la fabricación de prototipos

Metodologías de inspección

Inspección de primer artículo (FAI)

• Verificación dimensional completa: Todas las características medidas y documentadas
• Verificación de materialesConfirmación de las especificaciones del material.
• Validación del proceso: Verificación de los procesos de fabricación
• DocumentaciónInformes de inspección exhaustivos

Control de calidad en proceso

• Verificación de configuraciónConfirmación de la configuración de la máquina
• Supervisión del procesoSeguimiento de parámetros de calidad en tiempo real
• Inspección de muestras: Verificación periódica de las piezas durante la producción
• Control del Proceso Estadístico: Para lotes de prototipos más grandes

Protocolos de inspección final

• Inspección visual: Evaluación de la calidad superficial y estética
• Prueba de funcion: Verificación de montaje y funcionamiento
• Revisión de la documentación: Verificación completa de registros
• Aprobación del clienteProceso de revisión y aprobación de muestras

Equipos y técnicas de medición

Herramientas de medición estándar:

• Calibradores y micrómetros: Para dimensiones lineales
• Medidores de altura: Para mediciones verticales
• Placas de superficie: Para planitud y paralelismo
• Bloques y pasadores de calibración: Para la verificación de agujeros

Sistemas de medición avanzados:

• Máquinas de medición de coordenadas (CMM): Para geometrías complejas
• Comparadores ópticos: Para verificación de perfil
• Escáneres láser: Para superficies de forma libre
• CMM portátiles: Para piezas grandes o de difícil acceso

Medición de prototipos especializados:

• Exploración 3D: Para ingeniería inversa y verificación
• Transportadores digitales: Para la medición de ángulos
• Probadores de rugosidad superficial: Para verificación final
• Probadores de dureza: Para la verificación de las propiedades del material

Capítulo 7: Aplicaciones en todas las industrias

Aeroespacial y defensa

Requisitos del prototipo:

• Precisión extremaTolerancias estrictas y estándares exigentes.
• Experiencia en materialesAleaciones especiales y materiales compuestos
• DocumentaciónTrazabilidad y certificación completas
• PruebasValidación rigurosa del rendimiento

Aplicaciones típicas:

• Soportes y montajes estructurales
• Cajas y bastidores de aviónica
• Escudos térmicos y componentes de gestión térmica
• Dispositivos de prueba y equipos de apoyo en tierra

Desarrollo de dispositivos médicos

Consideraciones Especiales:

• Materiales biocompatiblesMateriales y acabados aprobados por la FDA.
• Requisitos de limpieza: Manipulación y procesamiento especiales
• Cumplimiento de la normativa Documentación para presentaciones ante la FDA
• Compatibilidad de esterilizaciónDiseño para métodos de esterilización

Prototipos comunes:

• Componentes de instrumentos quirúrgicos
• Carcasas y bastidores de equipos
• Componentes de prueba del implante
• Piezas de equipo de diagnóstico

Electrónica de Consumo:

Necesidades del prototipo:

• Calidad estéticaExcelentes acabados superficiales
• Ajustar y terminarRequisitos de montaje precisos
• Transferencia térmicaConsideraciones sobre la disipación del calor
• Blindaje EMI / RFIRequisitos de rendimiento eléctrico

Aplicaciones:

• Carcasas y chasis para dispositivos
• Disipadores de calor y soluciones térmicas
• Soportes y fijaciones internas
• Paneles de conexión e interfaces

Desarrollo automotriz

Requisitos para la creación de prototipos:

• Pruebas de durabilidad: Componentes para pruebas y validación
• Forma y ajuste: Paneles de carrocería y elementos estructurales
• Validación de materiales: Pruebas de nuevos materiales y procesos
• Verificación del ensamblajeDesarrollo del proceso de producción

Aplicaciones típicas:

• Soportes y herrajes de montaje
• Dispositivos de prueba y prototipos
• Componentes del vehículo conceptual
• Accesorios y modificaciones personalizadas

Capacitador de Alto Voltaje para la Industria: Rendimiento y Fiabilidad

Consideraciones sobre el prototipo:

• Función sobre forma: Énfasis en el rendimiento
• Requisitos de durabilidadPruebas en condiciones reales
• Optimización de costosEquilibrar rendimiento y coste
• FabricabilidadDiseño para su eventual producción

Aplicaciones:

• Protectores de maquinaria y equipos de seguridad
• Soportes y grapas personalizados
• Componentes del equipo de prueba
• Piezas de maquinaria prototipo

Capítulo 8: Gestión y optimización de costes

Análisis de la estructura de costos

Costos directos:

• Los costos de materiales: Compra y procesamiento de materia prima
• Costes laborales: Tiempo de programación, configuración y operación
• Tiempo de máquinaUtilización y depreciación de equipos
• Costos de herramientasSe requieren herramientas o accesorios especiales.

Costos indirectos:

• Tiempo de ingeniería: Revisión y preparación del diseño
• Garantía de Calidad: Inspección y prueba
• Gastos generales de administración: Gestión y coordinación de proyectos
• Costos de las instalacionesEspacio, servicios públicos y mantenimiento

Costos ocultos:

• Retrabajo y correccionesCambios y modificaciones de diseño
• Entrega y Logística: Envío y manipulación
• Gastos generales de comunicación: Reuniones y coordinación con los clientes
• Gestión de riesgos : Contingencia para problemas imprevistos

Estrategias de optimización de costos

Optimización del diseño:

• Selección de Materiales: Elegir materiales adecuados y rentables
• Simplificación del diseñoReducir la complejidad sin comprometer la funcionalidad.
• Normalización: Utilizando características y dimensiones comunes
• Eficiencia de anidamientoMaximizar la utilización de materiales

Optimización de procesos:

• Selección de tecnología: Elegir los métodos de fabricación más eficientes
• Optimización de lotes: Agrupación de operaciones similares
• Minimización de la configuración: Reducción de los tiempos de cambio
• Automatización Implementar procesos automatizados cuando resulte beneficioso.

Estrategias de gestión de proyectos:

• Especificaciones clarasReducción de la ambigüedad y la necesidad de rehacer el trabajo.
• Comunicación eficienteOptimización del flujo de información
• Planificación adecuada: Tiempo adecuado para cada fase
• Manejo de la contingencia: Planificación para los desafíos previstos

Capítulo 9: Cronograma y gestión de proyectos

Cronogramas típicos de proyectos

Plazos estándar para la fabricación de prototipos:

• Piezas simples: 3-5 días hábiles
• Complejidad moderada: 5-10 días hábiles
• Asambleas complejas: 10-20 días hábiles
• Proyectos muy complejos: 3-4 semanas

Servicios acelerados:

• Prototipado rápidoEntrega en 24-48 horas disponible
• Programación prioritaria: Aceleración de la colocación en la cola
• Operaciones de horas extrasHorarios extendidos y trabajo los fines de semana.
• Procesamiento en paraleloOperaciones simultáneas siempre que sea posible

Actividades de la ruta crítica

Fase de diseño (1-3 días):

• Revisión del diseño y análisis DFM
• Preparación y optimización de CAD
• Planificación de la selección y adquisición de materiales
• Selección y planificación de procesos

Fase de fabricación (2-10 días):

• Programación y configuración
• Operaciones de corte
• Operaciones de formación
• Operaciones secundarias

Acabado y montaje (1-5 días):

• Acabado de superficies
• Montaje de componentes
• inspección de calidad
• Embalaje y preparación

Estrategias de aceleración

Aceleración de la fase de diseño:

• Diseños iniciales completos y precisos
• Respuesta rápida a las recomendaciones de DFM
• Procesos de aprobación digital
• Canales de comunicación claros

Aceleración de la fabricación:

• Programación y planificación avanzadas
• Coordinación de operaciones en paralelo
• Manejo eficiente de materiales
• Gestión de calidad proactiva

Aceleración administrativa:

• Procesos de aprobación simplificados
• Documentación electrónica
• Comunicación proactiva
• Planificación logística eficiente

Capítulo 10: Acabados y tratamientos de superficies

Acabados Mecánicos

Acabados estándar:

• Acabado del molino: Estado de la superficie tal como se fabricó
• Acabado cepilladoPatrón de grano direccional uniforme
• Bead arruinadoTextura mate uniforme
• Pulido: Diversos niveles de brillo y suavidad

Consideraciones específicas del prototipo:

• Costo vs. AparienciaEquilibrar los requisitos estéticos con el presupuesto.
• Selección de procesos: Elegir los métodos de acabado adecuados
• Impacto del tiempo de entrega: Considerando la duración de los procesos de acabado
• Requisitos funcionales : Satisfacer las necesidades de rendimiento

Tratamientos Químicos

Recubrimientos de conversión:

• Recubrimientos de Fosfato: Para la adherencia de la pintura y la resistencia a la corrosión
• Conversión de cromatoPara la protección contra la corrosión del aluminio
• AnodizadoAcabados decorativos y protectores de aluminio
• Películas químicasProtección temporal contra la corrosión

Consideraciones sobre el prototipo:

• Requisitos de cantidad mínimaMuchos procesos tienen tamaños de lote mínimos.
• Plazos de entrega Duración de los procesos químicos
• Igualación de color: Consistencia entre lotes
• Regulaciones ambientalesRequisitos de cumplimiento

Pintura y recubrimiento en polvo

Pintura prototipo:

• Pintura con pistolaFlexible para volúmenes bajos
• Igualación de colorDesarrollo de colores personalizados
• Acabados multietapaSistemas de imprimación y capa final
• Requisitos de enmascaramiento: Para aplicación de recubrimiento selectivo

Recubrimiento en polvo para prototipos:

• Acabados duraderosExcelente resistencia al desgaste y a los productos químicos.
• Selección de colores: Una amplia gama de colores estándar
• Ventajas ambientales: Bajas emisiones de COV
• Flexibilidad en la cantidad mínima: Mejor para prototipos que algunas pinturas líquidas

Recubrimientos Especializados

Revestimientos Funcionales:

• Teflón/Antiadherente: Para características de lanzamiento
• Recubrimientos conductivos: Para blindaje EMI/RFI
• Recubrimientos resistentes al desgaste: Para aplicaciones de alta abrasión
• Recubrimientos TérmicosPara la gestión del calor

Acabados Decorativos:

• Acabados texturizadosPatrones de superficie personalizados
• Efectos metálicos: Apariencia metálica simulada
• Gráficos personalizadosLogotipos y marcas de identificación
• Efectos especialesCaracterísticas visuales únicas

Capítulo 11: Ensamblaje e integración

Métodos de unión para prototipos

Fijación mecánica:

• Tornillo de fijación: Lo más común para prototipos
• Instalación de remaches: Para articulaciones permanentes
• Sujetadores especiales: Sistemas personalizados o propietarios
• Ajustes a presión: Para ensamblajes de precisión

Procesos de soldadura:

• Soldadura TIG: Máxima calidad, máximo control
• Soldadura MIGMás rápido, ideal para materiales más gruesos.
• Soldadura de punto: Para unir hojas
• Soldadura por láserUnión de precisión con mínima distorsión

Pegamento adhesivo:

• Adhesivos Estructurales: Para uniones de alta resistencia
• Adhesivos: Para la protección del medio ambiente
• Adhesivos conductores: Para conexiones eléctricas
• Bonos temporales: Para montaje y prueba

Consideraciones sobre el ensamblaje del prototipo

Diseño para montaje:

• Accesibilidad: Despeje de herramientas y acceso del operador
• Planificación de secuencias: Orden de ensamblaje lógico
• Acumulación de tolerancias: Gestión de variaciones acumulativas
• Prevención de errores: Características de diseño para evitar un montaje incorrecto

Calidad en el montaje:

• Verificación de ajuste: Comprobando la compatibilidad de los componentes
• Control de par: Apriete adecuado de los sujetadores
• Verificación de alineación: Asegurar el correcto posicionamiento de los componentes
• Prueba de funcion: Verificación del funcionamiento del ensamblaje

Requisitos de montaje especiales

Montaje en sala limpia:

• Para aplicaciones médicas o electrónicas
• Requisitos de entorno controlado
• Procedimientos especiales de manipulación
• Documentación y verificación

Conjuntos de prueba y validación:

• Integración de instrumentación
• Accesibilidad al punto de prueba
• Diseño modular para cambios de configuración
• Documentación de las configuraciones de prueba

Capítulo 12: Tendencias e innovaciones futuras

Avances tecnológicos

Tecnologías de fabricación digital:

• Optimización del diseño impulsada por IAAnálisis DFM automatizado
• Integración de gemelos digitalesPrototipado y validación virtual
• Colaboración basada en la nubeCompartir diseños y recibir comentarios en tiempo real.
• Simulación avanzadaModelado de procesos más preciso

Tecnologías de fabricación avanzadas:

• Fabricación híbridaCombinación de procesos aditivos y sustractivos
• Herramientas inteligentesSistemas de fijación y herramientas adaptativos
• Automatización y robótica: Mayor automatización en los talleres de prototipos
• Integración de IoTEquipos y procesos conectados

Innovaciones materiales:

• Aleaciones avanzadas: Nuevos materiales con propiedades mejoradas
• Materiales inteligentes: Materiales con características de respuesta
• Materiales sostenibles:Opciones respetuosas con el medio ambiente
• Integración compuesta: Fabricación con materiales mixtos

Tendencias industriales

Ciclos de desarrollo acelerados:

• Creciente demanda de prototipado más rápido
• Metodologías de desarrollo justo a tiempo
• Enfoques ágiles para el desarrollo de hardware
• Capacidades de iteración rápida

Enfoque de sostenibilidad:

• Eficiencia de materiales y reducción de residuos
• Procesos energéticamente eficientes
• Materiales reciclables y sostenibles
• Consideración del impacto ambiental

Democratización del prototipado:

• Puntos de entrada de menor coste
• Mayor accesibilidad para las empresas emergentes
• Impacto del movimiento educativo y maker
• Desarrollo impulsado por el micromecenazgo

Implicaciones estratégicas

Ventaja competitiva:

• Rapidez en la comercialización como principal factor diferenciador
• Los requisitos de calidad y precisión son cada vez mayores.
• Las presiones de costos impulsan las innovaciones en eficiencia.
• Tendencias de personalización y personalización.

Modelos de asociación:

• Mayor colaboración entre diseñadores y fabricantes.
• Equipos integrados de diseño y fabricación
• Enfoques de colaboración a largo plazo
• Modelos de codesarrollo y reparto de riesgos

Capítulo 13: Selección de un socio para la fabricación de prototipos

Criterios de evaluación

Capacidades técnicas:

• Gama de tecnologías de fabricación disponibles
• Experiencia en materiales y conocimientos de procesamiento
• Sistemas y capacidades de control de calidad
• Soporte de ingeniería y asistencia en el diseño.

Factores empresariales:

• Experiencia con proyectos e industrias similares.
• Historial de entregas puntuales
• Precios y comunicación transparentes
• Escalabilidad y capacidad para necesidades futuras

Alineación estratégica:

• Comprender tus objetivos de desarrollo
• Disposición a colaborar en lugar de simplemente suministrar.
• Flexibilidad para adaptarse a los cambios.
• Potencial de relación a largo plazo

Desarrollo de asociaciones

Compromiso inicial:

• Evaluación de la capacidad técnica
• Revisión del proyecto y análisis de viabilidad
• Verificación de referencias y revisión de portafolio
• Consideración del proyecto piloto

Construyendo una relación:

• Protocolos de comunicación claros
• Establecimiento de métricas de rendimiento
• Colaboración para la mejora continua
• Alineación de la planificación estratégica

Conclusión: Transformando ideas en realidad

La fabricación de prototipos de chapa metálica representa una de las fases más críticas en el desarrollo de productos de hardware. Es el momento en que los conceptos abstractos se convierten en productos tangibles, cuando los diseños se validan frente a las necesidades del mundo real y cuando las innovaciones dan sus primeros pasos hacia el éxito comercial. En el competitivo panorama actual, la capacidad de producir prototipos funcionales de forma rápida y eficaz puede determinar qué productos triunfan y cuáles nunca llegan al mercado.

La evolución de las tecnologías de fabricación de prototipos sigue ampliando las posibilidades. Desde sistemas de corte láser que producen piezas complejas en horas hasta tecnologías de conformado avanzadas que crean componentes precisos sin necesidad de herramientas convencionales, los fabricantes de prototipos actuales cuentan con capacidades sin precedentes para impulsar el desarrollo de productos. Estos avances, combinados con herramientas de diseño digital y colaboración, han reducido drásticamente el tiempo y el coste necesarios para pasar del concepto al prototipo físico.

La fabricación exitosa de prototipos requiere más que capacidad técnica: exige colaboración, comunicación clara y pensamiento estratégico. Las relaciones más efectivas combinan la visión del producto y el conocimiento del mercado del cliente con la experiencia en fabricación y el conocimiento de los procesos del fabricante. Juntos, pueden afrontar los desafíos del desarrollo de prototipos, equilibrando velocidad, costo, calidad y funcionalidad para crear soluciones óptimas.

De cara al futuro, varios principios clave guiarán las estrategias de fabricación de prototipos exitosas:

Colaboración temprana

Involucrar a los socios de fabricación desde las primeras etapas del proceso de diseño ofrece importantes beneficios. Su experiencia en fabricación puede orientar las decisiones de diseño, prevenir errores costosos y optimizar los diseños tanto para la creación de prototipos como para la producción final.

Enfoque iterativo

Adopta la creación de prototipos como un proceso de aprendizaje iterativo. Cada versión del prototipo proporciona información valiosa que permite realizar mejoras en la siguiente iteración, lo que en última instancia conduce a mejores productos finales.

Pensamiento Holístico

Considere la fabricación de prototipos como parte de una estrategia integral de desarrollo de productos que incluya diseño, validación, pruebas y preparación para la producción. Cada fase influye y optimiza las demás.

Inversión estratégica

Considere la fabricación de prototipos no como un gasto, sino como una inversión estratégica para el éxito del producto. Los costos relativamente modestos de un prototipado exhaustivo pueden prevenir problemas mucho más costosos en la producción o, peor aún, en el mercado.

Para las empresas que buscan acelerar el desarrollo de su hardware, la fabricación de prototipos de chapa metálica ofrece una solución eficaz para convertir el concepto en realidad. Al combinar velocidad, precisión y flexibilidad, permite innovar y, al mismo tiempo, gestionar el riesgo: una combinación esencial en los dinámicos y competitivos mercados actuales.

El proceso desde la idea hasta el producto nunca ha sido tan emocionante ni accesible. Con el socio y el enfoque adecuados para la fabricación de prototipos, empresas de todos los tamaños pueden dar vida a sus innovaciones, probarlas en condiciones reales, perfeccionarlas a partir de comentarios tangibles y avanzar con confianza hacia una producción exitosa y su lanzamiento al mercado.

¿Listo para transformar tus conceptos de producto en realidad física?

La solución ideal para la fabricación de prototipos le espera: una que equilibre sus necesidades específicas de velocidad, calidad, cantidad y presupuesto, allanando el camino hacia una producción exitosa y el éxito en el mercado. Su próxima innovación merece una colaboración experta en su camino desde el concepto hasta la realidad.

NOBLE es una empresa conjunta sino-británica con capacidad para llevar a cabo investigación y desarrollo, producción y ventas de forma independiente.

Tenemos dos líneas de negocio principales: “Productos para el cuidado personal” y “Fabricación inteligente”.

La división de “Productos para el Cuidado Personal” se compromete a convertirse en un proveedor líder de productos y servicios inteligentes para el cuidado personal, centrándose en el cuidado de la belleza, la salud y la tercera edad. Actualmente, vendemos principalmente productos de depilación IPL.

Contamos con amplia experiencia en el mecanizado de chapa metálica. Ofrecemos un servicio integral que incluye diseño, fabricación, montaje, inspección, pruebas y embalaje para sus nuevos proyectos. No dude en contactarnos si tiene alguna necesidad. Estamos siempre a su disposición. Por favor, envíenos el plano, tanto en 3D como en 2D.
